人防通风套管图集07fk02一P57

人防通风套管图集07FK02一P57是一套重要的技术图集,其中包含了压差测量管、增压管和取样管的布置示意图。这些示意图通过图解的方式清晰展示了各种管道的布置方式和连接方法,为人防通风系统的设计和施工提供了重要的参考。小编奥凡将对07FK02一P57通风套管图集中的压差测量管、增压管和取样管布置示意图进行详细解析,并探讨其在通风系统中的作用和应用。

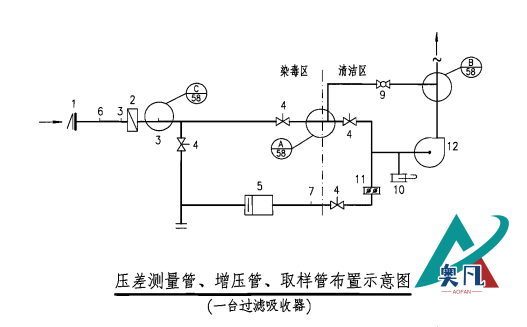

压差测量管、增压管、取样管布置示意图(一台过滤吸收器)

压差测量管，增压管，取样管布置示意图解析

在人防通风系统中,压差测量管的布置十分重要。压差测量管示意图能够清晰展示了不同区域之间压差测量管的布置方式和连接方法。通过图示的测压孔和连通管道,可直观了解不同区域之间压差测量管的连接方式和流动路径。这对于准确测量不同区域之间的气压差异,评估通风系统的正常运行情况具有重要意义。合理布置和连接压差测量管,可以帮助设计师和施工人员更好地掌握通风系统的实际状况,及时调整通风设备,**室内空气质量和舒适度。

增压管在人防通风系统中起到关键的作用,用于增加气流的压力和速度,提高通风效果。通过人防通风套管图集中的增压管布置示意图,可以清晰了解增压管在通风系统中的位置和连接方式。增压管通常与通风设备(如风机)的出口连接,通过提供额外的压力来推动气流在通风系统中的传输。合理布置和连接增压管,可以提高通风系统的工作效率,改善室内空气流通和排烟效果。

在人防通风系统中,取样管的合理布置对于空气质量的检测和监测至关重要。通过人防通风套管图集中的取样管布置示意图,可以清晰展示取样管的进气口位置、连接管道的布置方式。取样管通常由进气口、连接管道和采样器组成。通过将取样管布置在合适的位置,并连接到空气采样设备,可以方便地进行空气质量检测,及时发现和解决潜在的问题,保障人员的健康安全。

人防通风套管图集07FK02一P57中的压差测量管、增压管和取样管布置示意图为通风系统的设计和施工提供了重要的参考。通过清晰的示意图,设计师和施工人员可以直观了解这些设备的布置方式和连接方法,从而确保通风系统的正常运行和空气质量的保障。在人防工程和地下建筑设计中,合理布置和连接这些管道,能够提高通风系统的效率,有效改善室内空气流通和排烟效果,为人们创造一个更安全、舒适的环境。
